Kapı ve Pencere Profilleri için Ko-Ekstrüzyon Kalıpları: Çinli Kalıp Mühendisleri OEM Markaları için Üstün Yüzey Teknolojisini Nasıl Sunuyor?

Avrupa menşeli bir pencere markası, dış cephesi antrasit gri, iç cephesi ise temiz beyaz renkte olmasını şart koşuyor. Kuzey Amerika'da faaliyet gösteren bir OEM müşterisi, UV ışınlarına maruz kaldığında 25 yıl boyunca renk stabilitesini koruyan ahşap desenli kapı çerçeveleri talep ediyor. Singapur'da faaliyet gösteren üst düzey bir konut geliştiricisi ise, tüm bina cephesinde RAL renk standartlarına uygun PMMA kaplamalı profiller istiyor.

Her üç spesifikasyonda da ortak bir üretim gereksinimi bulunmaktadır: aKapı ve pencere profilleri için koekstrüzyon kalıbıFarklı sıcaklıklarda, farklı viskozitelerde ve farklı akış hızlarında bulunan, kimyasal olarak birbirinden farklı iki polimer akışını, ayrılmanın sahada meydana gelen bir arıza modu değil, teorik bir endişe kaynağı olduğu kadar kararlı bir arayüzle, boyut olarak doğru tek bir profil halinde birleştirebilen bir malzeme.

Üst düzey pencere markası üreticileri, ürün Ar-Ge yöneticileri ve OEM tedarik ekipleri için, ko-ekstrüzyon uygulamaları için Çin menşeli kalıplara yönelik tereddüt anlaşılabilir bir durumdur. Ko-ekstrüzyon kalıp mühendisliği, tek malzemeli ekstrüzyona göre gerçekten daha zorlayıcıdır. Soru, karmaşıklığın olup olmadığı değil (ki vardır), nitelikli Çinli üreticilerin, üst düzey pencere markalarının gerektirdiği seviyede bunu ele alabilecek mühendislik derinliğine sahip olup olmadığıdır. Bu kılavuz, mühendislik ayrıntıları, süreç şeffaflığı ve yetenekli ko-ekstrüzyon kalıp ortaklarını yeteneksiz olanlardan ayıran teknik kriterlerle bu soruyu yanıtlamaktadır.

Eş Ekstrüzyon Gerçekte Nedir ve Neden Mühendislik Açısından Yoğun Bir İşlemdir?

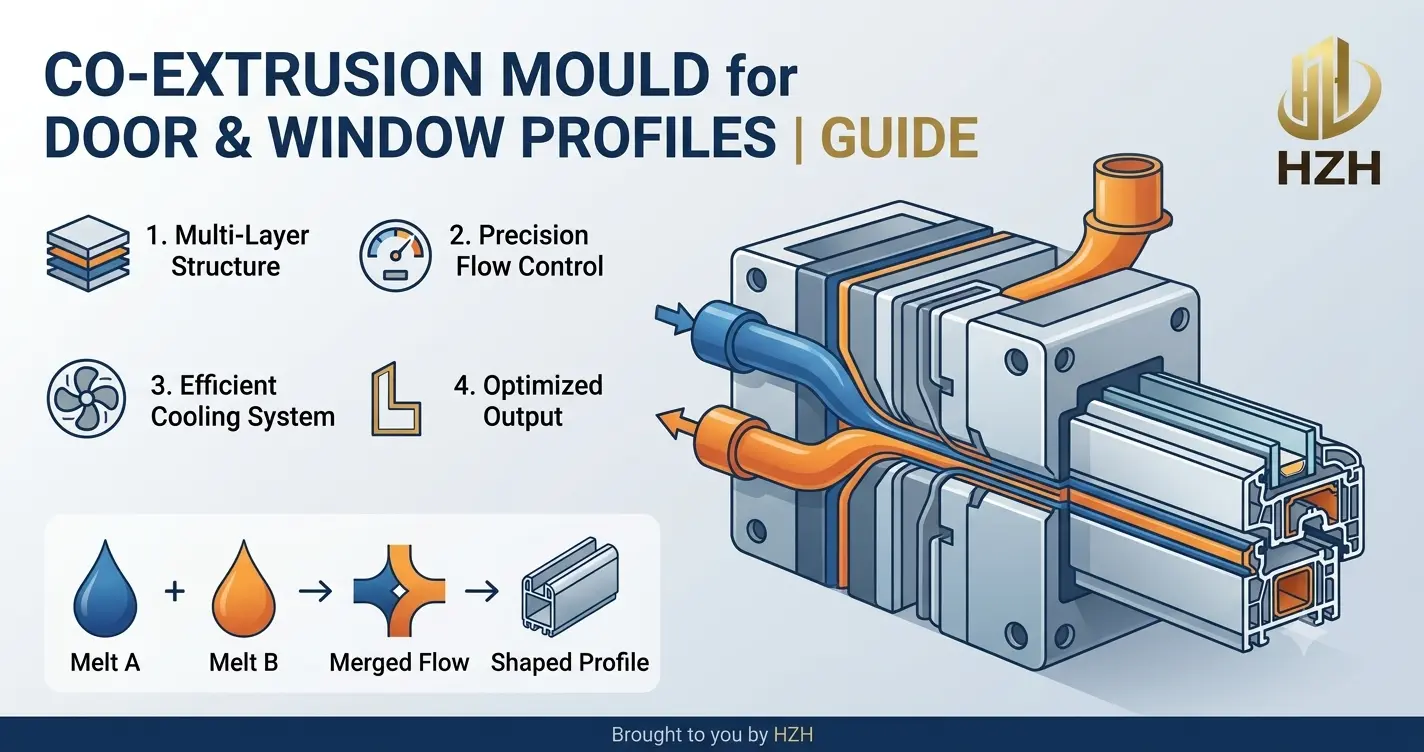

Eş ekstrüzyon, iki veya daha fazla farklı polimer eriyik akışının tek bir kalıp başlığı içinde birleştirilerek, birleşik ve yapıştırılmış bir profil kesiti olarak ortaya çıktığı, eş zamanlı çok malzemeli bir ekstrüzyon işlemidir. Kapı ve pencere profili uygulamaları için eş ekstrüzyon iki temel işlevi yerine getirir:yüzey performansı iyileştirmeVeestetik farklılaşma.

İki Çekirdekli Eş Ekstrüzyon Mimarileri

Mimari 1: Alt Tabaka-Üst Kaplama Eş Ekstrüzyonu (Performans Katmanı)
Genellikle sert uPVC veya WPC olan yapısal bir alt tabaka malzemesi, daha yüksek performanslı bir polimerden oluşan ince bir yüzey kaplama tabakasıyla eş zamanlı olarak ekstrüde edilir. Uygulamaya bağlı olarak 0,3-1,5 mm arasında değişen kaplama tabakası, alt tabakanın sağlayamayacağı özellikler sunar: ASA kaplamalar için UV stabilitesi, PMMA kaplamalar için optik şeffaflık ve çizilme direnci veya modifiye akrilik formülasyonlar için geliştirilmiş hava koşullarına dayanıklılık performansı. Alt tabaka, daha düşük malzeme maliyetiyle yapısal rijitlik ve boyutsal stabilite sağlar.

Mimari 2: Çift Renkli Ko-Ekstrüzyon (Estetik Farklılaştırma)
Aynı temel polimerden (sert uPVC) oluşan iki akış, farklı renklerde eş zamanlı olarak ekstrüde edilerek, iç ve dış yüzeylerinde belirgin renk farklılıkları olan profiller üretilir. İç yüzey (Avrupa konut uygulamalarında beyaz veya krem) ve dış yüzey (RAL 7016 antrasit, RAL 8017 çikolata kahverengi veya OEM spesifikasyonları için özel renkler), termal kırılma bölgesi veya profil geometrisi ile ayrılır ve iki renk akışı arasında dikkatlice tasarlanmış bir erime arayüzü bulunur.

Eş Ekstrüzyon Kalıp Tasarımının Temel Olarak Daha Karmaşık Olmasının Nedenleri

Tek malzemeli bir profil kalıbı, tek bir sıcaklık, tek bir viskozite ve tek bir akış davranışına sahip tek bir eriyik akışını yönetir. Eş zamanlı ekstrüzyon kalıbı ise, her biri farklı işlem aralıklarına, farklı basınç özelliklerine ve paylaştıkları kalıp geometrisine farklı tepkilere sahip iki veya daha fazla eriyik akışını aynı anda yönetir. Mühendislik zorluğu, bu akışların arayüz bölgesine uyumlu koşullarda ulaşmasını sağlamaktır: eşleşen akış hızı, uyumlu eriyik sıcaklıkları ve her iki akışın da nihai profile boyutsal katkısını bozmadan moleküler düzeyde bağ oluşturmak için yeterli arayüz basıncı.

Eş ekstrüzyon kalıplarında meydana gelen ve yalnızca deneyimli bir kişi tarafından tespit edilebilen üç özel arıza modukoekstrüzyon kalıbıMühendis tasarım yoluyla şunları önleyebilir:

• Arayüz kararsızlığı— Arayüz bölgesindeki iki eriyik akışı arasındaki viskozite uyumsuzluğu, yapıştırma yüzeyinde dalgalı bir desen bozulmasına neden olur; bu bozulma, çift renkli profillerde renk sınırında kıvrımlı bir çizgi olarak görünür.

• Kaplama tabakası kalınlığındaki değişim— Kaplama tabakası manifoldunda eşit olmayan akış dağılımı, ASA veya PMMA tabakasının bir profil kesitinde 1,2 mm, diğerinde 0,4 mm olduğu profiller oluşturur; bu da UV koruma homojenliğini tehlikeye atar ve yüzeyde görsel farklılıklar yaratır.

• Termal döngü altında katman ayrılması— Yetersiz arayüz yapıştırma basıncı veya uyumsuz polimer eşleşmesi, ekstrüzyon sırasında yapışmış gibi görünen ancak monte edilmiş pencerenin termal döngüsü altında kademeli olarak ayrılan kaplama katmanları üretir; bu, herhangi bir üst düzey pencere markası için garanti açısından bir felakettir.

Profesyonel Bir Ko-Ekstrüzyon Kalıp Sisteminin Mühendislik Mimarisi

Doğru şekilde tasarlanmış bir sistemin nasıl çalıştığını anlamakçift ​​renkli pencere profili ekstrüzyon kalıbıSistemin yapısı, hem üretiminin neden daha zorlu olduğunu hem de yetenekli bir tedarikçiyi aşırı özgüvenli bir tedarikçiden ayıran teknik özelliklerin neler olduğunu açıklıyor.

Çift Manifoldlu Kalıp Başlığı

Bir ko-ekstrüzyon kalıp sistemi, iki ayrı ekstrüderden gelen iki eriyik akışını alan ve bunların arayüz bölgesine yönlendirilmesini yöneten bileşen olan kalıp başlığıyla başlar. Kritik mühendislik unsuru, çift manifold geometrisidir: her biri kendi eriyik akışını, ko-ekstrüzyon arayüz düzleminde buluşmadan önce, belirlenmiş kalıp bölümünün tüm genişliği boyunca eşit olarak dağıtacak şekilde şekillendirilmiş iki bağımsız akış kanalı.

Her bir dağıtım manifoldu, akış simülasyonu kullanılarak bağımsız olarak tasarlanmalıdır; çünkü iki polimer akışının genellikle farklı viskoziteleri vardır ve düzgün katman kalınlığı üreten eşit dağılımı sağlamak için farklı dağıtım manifoldu geometrilerine ihtiyaç duyarlar. Her iki dağıtım manifoldunu da aynı şekilde tasarlayan bir tedarikçi (bunları bağımsız mühendislik problemleri yerine ayna görüntüsü olarak ele alırsa), daha sonraki kalibrasyon ayarlamalarıyla düzeltilemeyecek düzensiz bir kaplama katmanı dağılımı üretecektir.

Arayüz Bölgesi Geometrisi ve Bağlanma Mekaniği

İki erimiş metal akışının kalıbın içinde ilk kez temas ettiği arayüz bölgesi, herhangi bir üretim sürecinin en kritik mühendislik özelliğidir.Kapı ve pencere profilleri için koekstrüzyon kalıbıBu bölgedeki arayüz basıncı, iki polimer yüzeyi arasında yakın moleküler temas oluşturacak kadar yüksek olmalı (kimyasal bağ için ön koşul), ancak bir akışın diğerini delip bozmasına neden olacak basınç seviyesinin altında kalmalıdır.

En yaygın premium pencere profili mimarisi olan ASA-uPVC ko-ekstrüzyonunda, arayüz bölgesi, her iki akışın da en yakın uyumlu işlem sıcaklıklarında olduğu bir kalıp konumunda tasarlanır: tipik olarak uPVC alt tabaka akışı için 175–190°C ve ASA kaplama akışı için 200–215°C. Bu 15–35°C'lik sıcaklık farkı, seçici kalıp gövdesi ısıtma bölgeleri aracılığıyla yönetilir; bu, tek malzemeli kalıplarda bulunmayan önemli bir termal yönetim karmaşıklığı ekleyen bir gerekliliktir.

Eş Ekstrüzyon Kalibratörü: Nihai Boyutların Ayarlandığı Yer

Kamışın aşağısında,ko-ekstrüzyon kalibratör kalıbıCihaz, henüz sıcak olan ko-ekstrüde profili alır ve vakumlu soğutma altında nihai boyutlarını sabitler. Ko-ekstrüde profiller için kalibratör tasarımı, tek malzemeli profillere göre daha zorlayıcıdır çünkü birbirine bağlı iki malzeme, farklı özgül ısı kapasiteleri ve termal iletkenlikleri nedeniyle farklı hızlarda soğur.

Kalibratör geometrisi bu farklı soğutma hızını hesaba katmazsa, profil, ortam sıcaklığına ulaştıktan sonra (genellikle üretimden 2-4 saat sonra) deformasyona neden olan iç termal gerilimlerle kalibrasyon bölgesinden çıkar ve bu da çevrimiçi kalite kontrolü sırasında görünmeyen bir garanti sorununa yol açar. Profesyonel ko-ekstrüzyon kalibratör tasarımı, kaplama tabakası ve alt tabaka kalınlığı değişiminden bağımsız olarak kalibratör çıkışında düzgün sıcaklık dağılımı elde etmek için profil kesiti boyunca kademeli soğutma yoğunluğu ile farklı soğutma bölgesi yönetimini içerir.

Malzeme Uyumluluğu Mühendisliği: Sıklıkla Göz Ardı Edilen Bir Ön Koşul

Eş ekstrüzyon kalıbının geometrisi, mühendislik zorluğunun sadece bir yarısını oluşturuyor. Diğer yarısı ise polimer uyumluluğu; yani iki eriyik akışının, kalıbın oluşturduğu işlem koşulları altında birbirleriyle bağlanmaya kimyasal ve reolojik olarak uygun olmasını sağlamaktır.

Arayüzde Kimyasal Uyumluluk

Substrat-kapak ko-ekstrüzyonunda, kapak polimerinin arayüz bölgesinde substrat ile yapışkan bağlar oluşturması gerekir. ASA-uPVC için, bu yapışma, ASA'nın moleküler düzeyde uPVC ile uyumlu stiren bileşenleri içermesi nedeniyle yapışkan bağlayıcı katmanlara gerek kalmadan sağlanabilir - arayüz sıcaklığı ve basıncı yapışma aralığı içinde olduğu sürece. PMMA-uPVC için uyumluluk daha düşüktür ve genellikle iki ana akış arasında ko-ekstrüde edilmiş yapışkan bir bağlayıcı katman gerektirir - bu da kalıp mühendisliği karmaşıklığını artıran üçüncü bir eriyik akışıdır.

İçinçift ​​renkli pencere profili ekstrüzyon kalıbıİki uPVC akışı kullanan uygulamalarda, kimyasal uyumluluk doğal olarak yüksektir; çünkü iki akış da aynı temel polimerden üretilmiştir. Mühendislik zorluğu, kimyasal bağdan renk sınırı keskinliğine kayar: içteki beyaz akış ile dıştaki antrasit akış arasındaki arayüzün, yetersiz arayüz basıncı veya çok yüksek erime sıcaklıkları durumunda meydana gelen renk yayılımı veya akması olmadan, geometrik olarak hassas ve boyutsal olarak kararlı olmasını sağlamak.

Reolojik Eşleştirme: Viskozite Zorluğu

İki eriyik akışı arasındaki viskozite uyumsuzluğu, ko-ekstrüzyon profillerinde arayüz kararsızlığının en yaygın nedenidir. Eğer arayüz bölgesinde kaplama akışı, alt tabaka akışından önemli ölçüde daha düşük viskoziteye sahipse — bu durum, sert uPVC'ye kıyasla bazı PMMA kalitelerinde görülebilir — düşük viskoziteli malzeme, yüksek viskoziteli akışı sarmaya eğilim göstererek arayüz düzleminin amaçlanan geometrisini bozar.

Bunu yönetmek, ya bileşik formülasyonunun ayarlanmasını (işleme sıcaklığında viskoziteleri eşleşen kalitelerin seçilmesi) ya da arayüzde etkin viskozite davranışını eşitleyen özel akış kısıtlama elemanları aracılığıyla kalıp geometrisinin telafi edilmesini gerektirir. Huazhiheng Mold'daki mühendislik ekibimizin deneyimine göre, en güvenilir yaklaşım, kalıp tasarımına başlamadan önce tam polimer kalitelerini ve kalitelerin erime akış indeksi değerlerini belirlemek ve bu verileri herhangi bir çelik kesme kararından önce gelen akış simülasyonuna dahil etmektir.

OEM Kalitesinde Ko-Ekstrüzyon Kalıplama Yeteneği Gerçekte Nasıl Görünüyor?

Çinli koekstrüzyon kalıp tedarikçilerini değerlendiren üst düzey pencere markaları ve OEM tedarik ekipleri, haklı bir tedarik kararı verebilmek için pazarlama iddialarından ziyade somut teknik kanıtlara ihtiyaç duyarlar. Bu beş yetenek göstergesi, gerçek koekstrüzyon mühendisliği derinliğine sahip üreticileri, teknik temeli olmadan bunu ek satış olarak sunanlardan ayırır.

1. Eş Ekstrüzyona Özgü Akış Simülasyonu

Eş ekstrüzyon için akış simülasyonu, iki malzeme girişiyle yapılan tek malzeme simülasyonundan farklıdır. Çoklu akışkan arayüz dinamiklerini modelleyebilen, iki polimer akışı arasındaki sınırı kalıp geometrisinin tamamı boyunca takip edebilen, arayüz stabilitesini tahmin edebilen ve herhangi bir çelik kullanılmadan önce kapsülleme risk bölgelerini belirleyebilen bir yazılım gerektirir. Potansiyel bir tedarikçiden, yalnızca tek bir eriyik akışı için basınç ve sıcaklık dağılım haritaları değil, arayüz pozisyonu ve stabilite analizini de içeren bir simülasyon sonucu göstermesini isteyin.

2. Belgelenmiş Eş Ekstrüzyon Projesi Geçmişi

Pencere veya kapı profilleri için ko-ekstrüzyon kalıp projelerine ait gizli olmayan örnek vakalar talep edin. Spesifik kanıtlar şunları içermelidir: ko-ekstrüzyon mimarisi (ASA-kaplama, çift renkli, PMMA-kaplama veya diğer); profil uygulaması (pencere çerçevesi, kapı paneli, kanat, cam çıtası); belirtilen polimer kombinasyonu ve kaliteleri; ve üretim doğrulama sonucu — kaplama tabakası kalınlığı homojenliği ölçümleri, arayüz stabilitesi onayı ve ayrılma testi sonuçları. Belgelenebilir bir ko-ekstrüzyon proje geçmişi olmayan bir tedarikçi, yetenek broşüründe ne yazarsa yazsın, ko-ekstrüzyon uzmanı değildir.

3. Çift Ekstrüder Hattı Uyumluluk Mühendisliği

Ko-ekstrüzyon kalıp sistemleri, genellikle alt tabaka için birincil çift vidalı ekstrüder ve kaplama tabakası için ikincil tek vidalı ekstrüder olmak üzere iki ekstrüder gerektirir; bunların çıkışlarının akış hızı ve basınç açısından hassas bir şekilde koordine edilmesi gerekir. Kalıp, alıcının özel ikincil ekstrüder modeli dikkate alınarak tasarlanmalıdır, çünkü kaplama tabakası manifold geometrisi, bu ekstrüderin çıkış basıncı özelliklerine göre kalibre edilir. Tedarikçinin, kalıp tasarım sürecinde yalnızca birincil ekstrüder verilerini değil, ikincil ekstrüder özelliklerini de talep ettiğinden ve kullandığından emin olun.

4. Kalıp Sisteminin Bir Parçası Olarak Kalibratör Tasarımı

Yukarıda da belirtildiği gibi, kalibratör, ko-ekstrüzyon uygulamaları için ayrı bir tedarik kalemi değildir. Kalibrasyon aletini birlikte tasarlamadan kalıp başlığını tasarlayan ve kalibratör tedarikini alıcıya sonradan bırakan bir tedarikçi, ko-ekstrüzyon sistemi sunmuyor demektir. Bunun yerine, alıcının daha sonra temin edeceği kalibratörle çalışıp çalışmayacağı belirsiz olan bir ko-ekstrüzyon kalıbı sunmaktadır. Üretim partileri arasında boyutsal tutarlılığın marka kalitesi gereksinimi olduğu OEM uygulamaları için bu yaklaşım kabul edilemez.

5. Renk Eşleştirme ve RAL Standardına Uygunluk

Çift renkli ve ASA kaplamalı OEM profiller için renk doğruluğu, marka spesifikasyon gereksinimidir. Ko-ekstrüzyon kalıbı, ekstrüde edilen yüzeyin renk değerinin, renk ölçüm cihazlarının algılayabileceği tolerans dahilinde belirtilen RAL standardına uymasını sağlayacak yeterli kalınlık ve sıcaklık geçmişine sahip kaplama katmanı yüzeyleri üretmelidir. Bu, kalıbın tüm genişliği boyunca ±0,05 mm'lik kaplama katmanı kalınlığı homojenliği ve kaplama akışındaki yerel sıcaklık değişiminden kaynaklanan renk kaymasını önleyecek kadar hassas kalıp gövdesi termal yönetimi gerektirir.

OEM Proje Süreci: Renk Belirlemesinden Onaylı Üretime

Üst düzey pencere markaları ve OEM müşterileri için, koekstrüzyon profil programı siparişi verirken, geliştirme sürecinin zaman çizelgesini anlamak, gerçekçi beklentiler oluşturur ve kalite ödünlerine yol açan zaman baskısının önüne geçer.

Aşama 1: Malzeme ve Tasarım Spesifikasyonu (1-10. Günler)

Proje, eksiksiz bir teknik özellik incelemesiyle başlar: kritik boyutlar ve toleranslarla profil kesit çizimi; kaplama tabakası kalınlığı spesifikasyonu ve homojenlik toleransı; erime akış indeksi verileriyle hem alt tabaka hem de kaplama akışları için polimer sınıfı seçimleri; renk spesifikasyonu (ΔE toleransı ile RAL numarası); ikincil ekstrüder modeli ve çıktı kapasitesi; ve bitmiş profilin karşılaması gereken herhangi bir ayrılma veya hava koşullarına dayanıklılık test standardı (renk kararlılığı için EN 513, uPVC profil sınıflandırması için EN 12608 veya OEM'e özgü hava koşullarına dayanıklılık protokolleri).

Bu aşamada, mühendislik ekibi polimer uyumluluğunu değerlendirir, bir ara katmana ihtiyaç olup olmadığını belirler ve simülasyon çalışmalarına başlamadan önce müşteri incelemesi için ön bir kalıp mimarisi önerisi hazırlar.

2. Aşama: Akış Simülasyonu ve Tasarım Onayı (10-18. Günler)

Spesifikasyon onaylandıktan sonra, çoklu akışkan akış simülasyon modelleri, önerilen kalıp geometrisi boyunca eriyik akışlarını modelleyerek arayüz kararlılığı analizi, kaplama tabakası kalınlığı dağılımı tahmini ve çift manifold sisteminde basınç dengesi onayı üretir. Simülasyon çıktısı, diferansiyel soğutma bölgesi dağılımını gösteren kalibratör termal modeliyle birlikte, resmi bir tasarım onay paketinin parçası olarak müşterinin Ar-Ge ekibiyle paylaşılır.

OEM kalitesinde ko-ekstrüzyon projeleri için çelik kesiminden önce tasarım onayının alınması şarttır. Simülasyon aşamasında tespit edilen değişiklikler günlerce sürebilir. İşleme sonrasında tespit edilen değişiklikler ise haftalarca sürebilir ve önemli ölçüde yeniden işleme masrafına yol açabilir.

3. Aşama: Kalıp Üretimi ve Sistem Montajı (18-48. Günler)

Üretim süreci, kalıp başlığı bileşenlerinin CNC işlenmesi, kritik arayüz bölgesi geometrisinin tel erozyonla işlenmesi, vakumlu sertleştirme ve nitrürleme yüzey işlemi, her aşamada boyut doğrulaması ile hassas montaj ve kalıp başlığının tamamlanmasına paralel olarak kalibratör imalatı aşamalarından oluşmaktadır. Eş ekstrüzyon kalıp başlıkları için standart olarak H13 takım çeliği kullanılmaktadır; ASA ve PMMA kapak akışlarının yüksek işlem sıcaklıkları, P20'nin eş ekstrüzyon sıcaklıklarında sağlamadığı termal kararlılığı gerektirmektedir.

4. Aşama: Üretim Denemesi ve Doğrulama (48-58. Günler)

Komple kalıp sistemi (kalıp başlığı, ko-ekstrüzyon adaptörü ve kalibratör), alıcının belirttiği polimer kaliteleriyle bir ekstrüzyon hattında denenir. Deneme çıktısı, kaplama tabakası kalınlığı homojenliği (profil genişliği boyunca 5 noktadan kesit örneklemesi), RAL spesifikasyonuna göre renk değeri (kolorimetre ölçümü), arayüz bağ bütünlüğü (ilgili test protokolüne göre 180°'de soyma testi) ve profil çizim toleranslarına göre boyutsal uygunluk açısından ölçülür. Tüm deneme ölçümlerini spesifikasyona göre belgeleyen resmi bir doğrulama raporu hazırlanır; bu, OEM tedarik ekiplerinin tedarikçi yeterliliği için ihtiyaç duyduğu kanıt paketidir.

Yeterlilik Şüpheciliğine Cevap: Kanıtlar Ne Gösteriyor?

Çinli kalıp üreticilerinin OEM kalitesinde ko-ekstrüzyon kalıpları üretemeyeceği algısı, 2026'yı değil, 10-12 yıl öncesinin piyasa gerçekliğini yansıtıyor. Nitelikli üreticilerin bu şüpheciliği gidermek için sunduğu somut kanıtlar şunlardır:

• Jinwei Küresel Ekstrüzyon Mühendisi Sertifikası— Ekstrüzyon mühendisliği alanındaki ileri düzey yetkinlik için sektörde kabul görmüş bir belge olup, eş ekstrüzyon proses tasarımını da içermektedir. Huazhiheng Mold'un mühendislik ekibi bu sertifikaya sahiptir ve ISO dokümantasyonunun ötesinde teknik yetkinliğin bağımsız bir şekilde doğrulanmasını sağlamaktadır.

• ISO 9001 ve IATF 16949 sertifikaları— Kalıp tasarımı ve üretiminin her aşaması için belgelenmiş süreç kontrolü gerektiren kalite yönetim çerçeveleri, OEM müşterilerine tedarikçi yeterlilik süreçlerinin gerektirdiği denetim kanıtlarını sağlar.

• Çoklu akışkan arayüzü modellemesi ile akış simülasyonu yeteneği— ko-ekstrüzyon mühendisliğini ko-ekstrüzyon işleme yönteminden ayıran teknik altyapı

• Onaylanmış OEM ihracat projeleri— Üst düzey pencere markalarına ve OEM müşterilerine teslim edilen ko-ekstrüzyon kalıp sistemlerine ilişkin gizli olmayan kanıtlar ve belgelenmiş üretim doğrulama sonuçları.

Avrupa veya Kuzey Amerika'daki kalıp tedarikçilerine uyguladıkları aynı tedarikçi yeterlilik sürecini (sertifikalar, simülasyon kanıtları, proje geçmişi ve doğrulama belgeleri talep ederek) uygulayan OEM tedarik ekipleri, nitelikli Çinli koekstrüzyon kalıp üreticilerinin de aynı kanıt standartlarını karşıladığını görüyor. Titizlikle uygulanan yeterlilik süreci doğru filtredir. Menşe ülke değil.

Önemli Noktalar

• Eş ekstrüzyon kalıp mühendisliği ayrı bir teknik disiplindir.— Çift manifoldlu akış simülasyonu, arayüz bölgesi bağlama mekaniği, diferansiyel soğutma kalibratör tasarımı ve polimer uyumluluk değerlendirmesi, genel ekstrüzyon kalıp imalat deneyimiyle tek başına ikame edilemeyecek OEM sınıfı ko-ekstrüzyon kalıpları için ön koşullardır.

• Beş özel yetenek göstergesi— Çoklu akışkan akış simülasyonu, belgelenmiş ko-ekstrüzyon proje geçmişi, ikincil ekstrüder uyumluluk mühendisliği, entegre kalibratör tasarımı ve RAL renk uyumluluk metodolojisi — OEM tedarik ekiplerine, Çinli bir ko-ekstrüzyon kalıp tedarikçisini üst düzey marka standartlarına göre nitelendirmek için gereken doğrulanabilir kanıtları sağlar.

• Gelişim süreci sıkıştırılamaz aşamalara sahiptir.— Spesifikasyon incelemesi, simülasyon ve tasarım onayı, kalıp üretimi ve üretim deneme doğrulaması, herhangi bir aşamada meydana gelen sıkışmanın, kalıp sorunu değil, marka garantisi sorunu olarak ortaya çıkan kalite riski yarattığı ardışık bağımlılıklardır.

Mimari şartname gereksinimleri ve Avrupa'nın yaşlanan bina stoğunun yenilenmesiyle tetiklenen, çift renkli, ahşap desenli ve ASA kaplamalı profillere yönelik premium pencere pazarının talebi 2026 ve sonrasında da yapısal olarak artmaya devam ederken, teknik olarak yetkin üreticilerle doğrulanmış koekstrüzyon kalıplama ortaklıkları kuran pencere markaları ve OEM müşterileri, ithalata bağımlı veya yalnızca Avrupa merkezli kalıplama stratejilerinin sağlayamayacağı hem üretim kapasitesi hem de maliyet rekabet gücü kazanırlar.

Sıkça Sorulan Sorular

Kapı ve pencere profilleri için kullanılan koekstrüzyon kalıbı nedir?

Kapı ve pencere profilleri için ko-ekstrüzyon kalıbı, iki veya daha fazla farklı polimer eriyik akışını (iki ekstrüderden) eş zamanlı olarak işleyerek tek bir bağlı profil kesiti oluşturan bir kalıp sistemidir. Sistem, her bir akış için bağımsız akış yönlendirmesini yöneten çift manifoldlu bir kalıp başlığı, akışların kontrollü basınç ve sıcaklık altında birleştiği bir arayüz bölgesi ve her bir bağlı malzemenin farklı termal özelliklerini hesaba katan diferansiyel soğutma bölgelerine sahip eşleştirilmiş bir kalibratörden oluşur. Sonuç olarak, tek bir polimerin tek başına elde edemeyeceği farklı yüzey ve yapısal özelliklere sahip bir profil elde edilir.

Pencere profilleri için ASA ko-ekstrüzyon ve çift renkli ko-ekstrüzyon arasındaki fark nedir?

ASA ko-ekstrüzyon, öncelikle UV direnci ve renk stabilitesini artırmak için uPVC alt tabaka üzerine ince bir Akrilonitril Stiren Akrilat kaplama tabakası (0,3–1,5 mm) uygular. İki malzeme, farklı işlem sıcaklıklarına sahip kimyasal olarak farklı polimerlerdir. Çift renkli ko-ekstrüzyon, farklı iç ve dış renk yüzeylerine sahip profiller üretmek için aynı temel polimerin (uPVC) farklı renklerdeki iki akışını kullanır. ASA ko-ekstrüzyon için mühendislik zorluğu sıcaklık farkı yönetimidir; çift renkli için ise renk sınırı keskinliği ve arayüz basıncı kontrolüdür.

Çinli bir koekstrüzyon kalıp tedarikçisinin OEM kalite standartlarını karşılayabildiğini nasıl doğrulayabilirim?

Beş spesifik kanıt maddesi talep edin: arayüz kararlılığı analizi ile çoklu akışkan akış simülasyonu yeteneği (sadece tek malzeme simülasyonu değil); kaplama tabakası kalınlığı homojenliği ölçümleri ve ayrılma testi sonuçları ile belgelenmiş ko-ekstrüzyon proje örnekleri; kalıp tasarımında ikincil ekstrüder özelliklerinin kullanıldığının teyidi (sadece birincil ekstrüder verileri değil); kalıp sistemi teklifinin bir parçası olarak entegre kalibratör tasarımı; ve kolorimetre ölçüm protokolü ile RAL renk uyumluluğu metodolojisi. ISO 9001, IATF 16949 ve Jinwei Ekstrüzyon Mühendisi sertifikalarına sahip tedarikçiler, OEM tedarikçi yeterlilik süreçlerinin gerektirdiği belgelenmiş kalite çerçevesini sağlarlar.

Pencere profili kalitesi için ko-ekstrüzyon kalibratörünün tasarımı neden önemlidir?

Kalibratör, vakumlu soğutma altında nihai profil boyutlarını sabitler; ancak ko-ekstrüde profiller, kaplama tabakası ve alt tabakanın farklı termal özelliklere sahip olması nedeniyle farklı kesit bölgelerinde farklı hızlarda soğur. Diferansiyel soğutma için tasarlanmamış bir kalibratör, üretimden sonra, genellikle profil ortam sıcaklığına ulaştığında ekstrüzyondan 2-4 saat sonra, bükülmeye neden olan iç termal gerilimlere sahip profiller üretir. Bu üretim sonrası bükülme, çevrimiçi kalite kontrolü sırasında görünmezdir ancak montaj ve boyut uygunluğu sorunlarına yol açar. Diferansiyel soğutma hızlarını hesaba katan entegre kalibratör tasarımı, bu arıza modunu tamamen önler.

OEM koekstrüzyon kalıp geliştirme süreci, spesifikasyondan onaylı üretime kadar ne kadar sürer?

Tam bir OEM ko-ekstrüzyon kalıp geliştirme programı – tam spesifikasyon onayından doğrulanmış üretim denemesine kadar – tipik olarak 50-65 gün sürer. Bu süre şunları kapsar: spesifikasyon incelemesi ve polimer uyumluluğu değerlendirmesi (1-10. günler); çoklu akışkan akış simülasyonu ve tasarım onayı (10-18. günler); ısıl işlem ve yüzey işlemesi dahil kalıp başlığı ve kalibratör imalatı (18-48. günler); ve tam doğrulama dokümantasyonu ile üretim denemesi (48-58. günler). Simülasyon ve tasarım onayı aşamalarını agresif zaman çizelgelerine uymak için sıkıştıran projeler, sürekli olarak daha yüksek düzeltme turu sıklığına yol açarak, toplam proje süresini uygun süreç disiplininin gerektireceği zaman çizelgesinin ötesine uzatır.
